Sistema de Inspeção em Linha para Rótulos e Etiquetas

Controle de qualidade em tempo real para eliminar desperdícios e garantir a excelência da impressão





O Sistema de Inspeção em Linha para Rótulos e Etiquetas da Imavision Image foi desenvolvido para monitorar continuamente a qualidade da impressão durante o processo produtivo, permitindo a identificação imediata de defeitos e evitando a geração de grandes volumes de material não conforme.

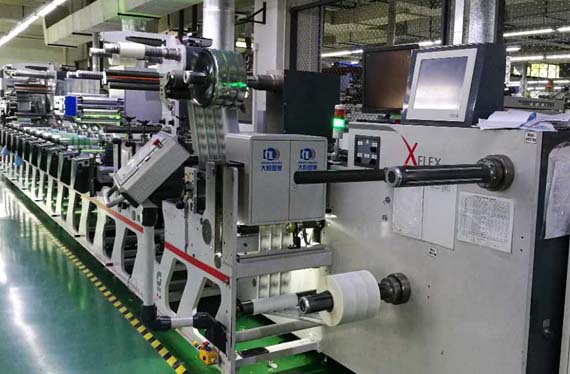

A solução pode ser instalada em impressoras flexográficas, offset, rotativas e rotogravura, realizando inspeção automática em tempo real de rótulos e etiquetas impressas. Sempre que uma irregularidade é detectada, o sistema alerta o operador por meio de sinais sonoros e luminosos, permitindo uma rápida intervenção e reduzindo significativamente perdas de produção, retrabalhos e desperdícios de matéria-prima.

Utilizando tecnologia avançada de visão artificial, o software analisa automaticamente áreas gráficas e códigos variáveis, criando modelos de inspeção de forma inteligente. O sistema também permite configurar diferentes parâmetros de controle de qualidade, adaptando-se às exigências específicas de cada trabalho e aplicação.

Além da inspeção de defeitos de impressão, a solução realiza a verificação de códigos de barras, QR Codes, Data Matrix e dados variáveis, garantindo a integridade das informações impressas e a rastreabilidade dos produtos.

Todas as ocorrências identificadas podem ser armazenadas e classificadas por tipo de defeito, facilitando análises posteriores e o aperfeiçoamento contínuo dos processos produtivos. Opcionalmente, o sistema pode ser integrado a dispositivos de marcação, etiquetagem ou impressão inkjet para sinalização automática das não conformidades.

Principais benefícios

  • Inspeção em linha durante todo o processo de impressão.
  • Redução de desperdícios e retrabalhos.
  • Alertas instantâneos para identificação rápida de falhas.
  • Controle de qualidade automatizado e configurável.
  • Verificação de códigos variáveis e rastreabilidade.
  • Inspeção de códigos de barras, QR Codes e Data Matrix.
  • Armazenamento e classificação automática de defeitos.
  • Integração opcional com sistemas de marcação e identificação.
  • Maior produtividade e segurança operacional.
  • Garantia de conformidade e qualidade dos rótulos produzidos.

Defeitos Inspecionados

O sistema é capaz de identificar diversos tipos de falhas, incluindo:

  • Sujeiras e contaminações.
  • Falhas de impressão.
  • Desvios e deslocamentos.
  • Limpeza inadequada entre elementos gráficos.
  • Variações de cor.
  • Problemas de registro.
  • Defeitos em dados variáveis.
  • Códigos incorretos, repetidos, ausentes ou ilegíveis.

Controle de Dados Variáveis

A solução realiza a inspeção de:

  • Códigos numéricos sequenciais.
  • Códigos impressos por sistemas inkjet.
  • Códigos relacionados e rastreáveis.
  • QR Codes.
  • Data Matrix.
  • PDF417.
  • Códigos de barras lineares como Code 128, ITF-25, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar e outros.

Especificações Técnicas

  • Largura máxima de inspeção: até 350 mm.
  • Velocidade máxima de inspeção:
    • Até 200 m/min com câmera colorida 4K.
    • Até 150 m/min com câmera colorida 8K.
  • Resolução de imagem:
    • Câmera 4K: 0,08 mm × 0,08 mm.
    • Câmera 8K: 0,04 mm × 0,04 mm.
  • Menor defeito detectável:
    • Alto contraste: até 0,01 mm².
    • Baixo contraste: até 0,05 mm².
  • Precisão de registro:
    • Até ±0,05 mm.
  • Monitoramento de variação de cor:
    • ΔE ≥ 3.

FALE CONOSCO

Deseja aumentar a eficiência do controle de qualidade e reduzir perdas na impressão de rótulos e etiquetas? Entre em contato com a equipe da PTC Graphic Systems e solicite um orçamento. Nossos especialistas podem indicar a configuração ideal para sua operação e seus requisitos de inspeção.
